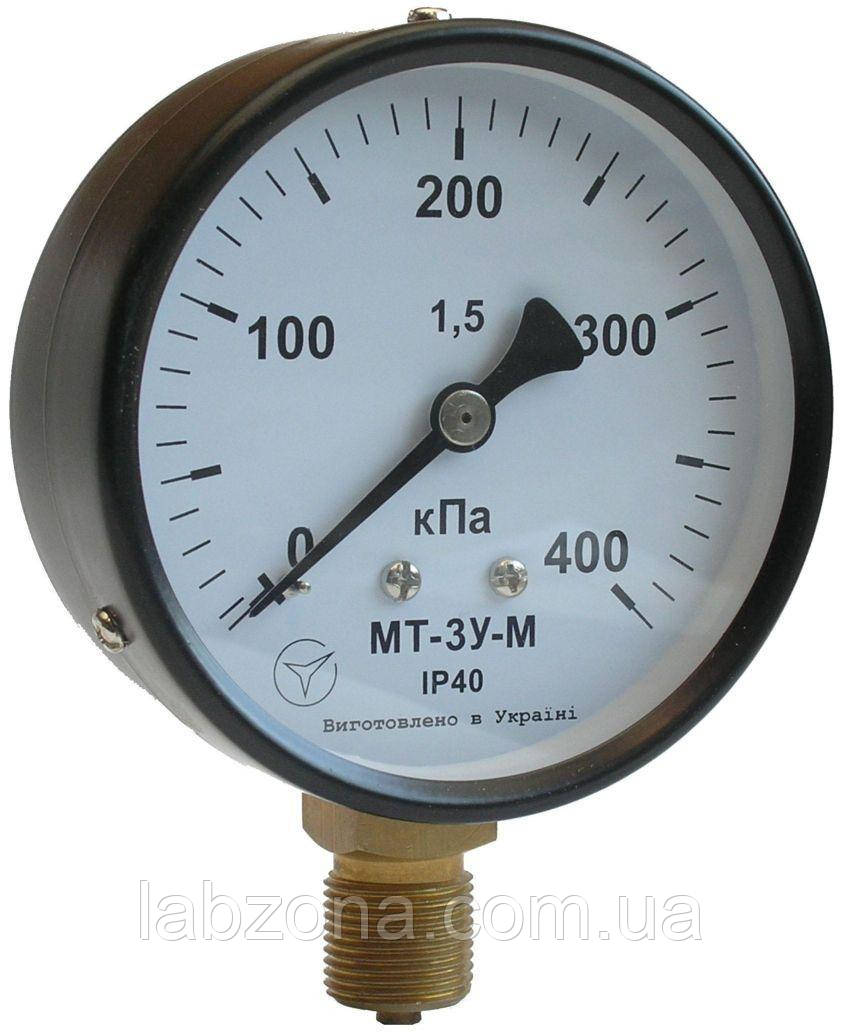

Манометр технічний

Технічні характеристики:

• Діаметр корпусу: 100 мм
• Клас точності: 1,6
• Ступінь захисту: IР40
• Приєднання: радіальне (база).
• Матеріал: сталь.
• Матеріал вимірювального елемента, механізму, штуцера: мідний метал.
• Матеріал вікна: - Технічне скло.
• Приєднувальний розмір: М20х1, 5 або G1/2.

• Діапазони виміру:

  Манометри:  від 0 до 60 кПа; від 0 до 100 кПа; від 0 до 160 кПа; від 0 до 250 кПа; від 0 до 400 кПа; від 0 до 600 кПа; від 0 до 1,0 МПа; від 0 до 1,6 МПа; від 0 до 2,5 МПа; від 0 до 4,0 МПа; від 0 до 6,0 МПа; від 0 до 10 МПа; від 0 до 16 МПа; від 0 до 25 МПа; від 0 до 40 МПа; від 0 до 60 МПа.

  Вакуумметр:  від мінус 100 до 0 кПа.

  Мановакуумметри:  мінус 100 до 60 кПа; від мінус 100 до 150 кПа; від мінус 100 до 300 кПа; від мінус 100 до 500 кПа; від мінус 01 до 09 МПа; від мінус 01 до 15 МПа; від мінус 01 до 24 МПа.

Як вибрати манометр: основні критерії

1. Діапазон вимірювання тиску
Перш за все визначте, який саме тиск потрібно контролювати:

• Низький (до 1 бар) — для систем із низьким тиском (вакуум, вентиляція).

• Середній (1–25 бар) — найпоширеніший для води, повітря, газу.

• Високий (25–600 бар і більше) — для гідравліки, промислових систем.

Рекомендація: вибирайте манометр, у якого робочий тиск становить 50–75% від максимального діапазону шкали.

2. Діаметр корпусу (Ø)
Вибір залежить від місця встановлення та зручності зчитування:

• Ø 40–63 мм — компактні, для локального монтажу.

• Ø 100 мм і більше — зручні для візуального контролю на відстані (щитове або стендове застосування).

3. Тип підключення

• Різьба: найпоширеніша — G¼", G½" (дюймова BSP), або М12–М20 (метрична).

• Розташування:

  • Радіальне (знизу) — для горизонтального монтажу.

  • Аксіальне (ззаду) — для щитових панелей.

4. Середовище вимірювання
Важливо знати, що буде всередині системи: повітря, вода, газ, масло, агресивні рідини.
Для агресивних середовищ або вібрацій обирайте манометри з гліцериновим заповненням або нержавіючим корпусом.

5. Клас точності

• Клас 1.0 – 1.6 — для точних вимірювань.

• Клас 2.5 – 4.0 — для загальних технічних потреб.
