Що потрібно врахувати під час виборів манометра?

Що потрібно врахувати під час виборів манометра?

Параметри, які важливо враховувати під час купівлі приладу. Ця інформація необхідна в тому випадку, якщо у Вас немає точної марки приладу, або потрібна Вам модель не доступна, і необхідно правильно підібрати аналог.

ПАРАМЕТР ДІАПАЗОНУ ВИМІРЮВАННЯ.

Це найважливіший параметр.
Стандартний ряд діапазонів тиску манометрів:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0- 250, 0-400, 0-600, 0-1000 кгс/см2
1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.

Стандартний ряд діапазонів тиску мановакуумметрів:
-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/ см2=бар=атм=0.1Мпа=100кПа

Стандартний ряд діапазонів тиску вакуумметрів:
-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Якщо Ви сумніваєтеся, з якою шкалою прилад потрібен для Вашої мети, при виборі діапазону головний фактор – потрапляння робочого тиску в діапазон від 1/3 до 2/3 шкали вимірювання.

Вибираючи діапазон шкали, потрібно знати, що робочий тиск має попадати в діапазон від 1/3 до 2/3 шкали вимірювання.
Щоб забезпечити стабільну роботу, слід купувати прилад зі шкалою 0-10 атм, тому тиск 5.5атм потрапляє в діапазон від 1/3 до 2/3 шкали 3.3 атм і 6.6 атм відповідно.
За умови, що тиск менший за 1/3 шкали, значно зростає похибка вимірювання тиску. За умови, коли тиск, що вимірюється, більше 2/3 шкали, прилад працює в перевантаженому режимі, що тягне за собою скорочення терміну служби манометра.

ПАРАМЕТР КЛАСУ ТОЧНОСТІ

Вказує допустимий відсоток похибки результатів вимірювання приладу від шкали виміру.

Існує стандартний ряд класів точності для манометрів: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Можна розрахувати похибку манометра самостійно. Наприклад, якщо Ваш пристрій на 10 атм і має клас точності 1.5, допустима похибка – 1.5% від шкали виміру (0.15 атм). Якщо похибка Вашого манометра перевищує це значення, прилад підлягає заміні. Без спеціального обладнання встановити, що пристрій несправний, неможливо. Встановити невідповідність класу точності може лише спеціалізована організація, яка має повірочну установку з манометром високого класу точності, що є еталоном. Проблемний манометр та еталонний прилад приєднуються до лінії з тиском, після чого порівнюють показники.

ПАРАМЕТР ДІАМЕТРА МАНОМЕТРА

Цей параметр є важливим для приладів, що мають круглий корпус.
Стандартні діаметри: 40, 50, 63, 80, 100, 150, 160, 250 мм.

РОЗМІЩЕННЯ ШТУЦЕРА.

Можливі два варіанти.

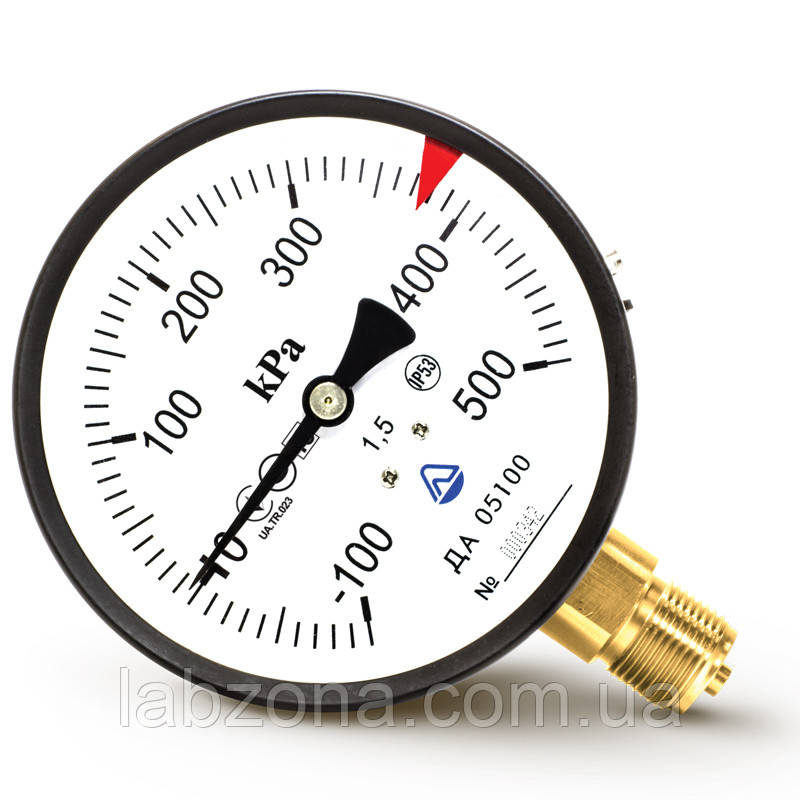

Радіальне розташування – приєднувальний штуцер виходить із манометра знизу.
Торцеве – штуцер розташований ззаду, з тильної частини приладу.

ПРИЄДНАНА РІЗЬБА

Для манометрів найбільш характерні метрична та трубна види різьблення.
Існує стандартний ряд видів різьблення: М10х1, М12х1.5, М20х1.5, G1/8, G1/4, G1/2.
Для приладів імпортного виробника характерне трубне різьблення. Для вітчизняних манометрів – метрична.

Переведення одиниць тиску манометрів.

Найчастіше існує необхідність вимірювати тиск у нестандартних одиницях. При покупці невеликої кількості манометрів заводи не будуть перебудовувати шкалу під необхідні одиниці виміру. І тут корисно знати, як перекласти одиниці виміру самому.
1кгс/см2=10.000кгс/м2=1бар=1атм=0.1Мпа=100кПа=100.000Па=10.000мм.вод.ст.=750мм. рт. ст. = 1000мБар
